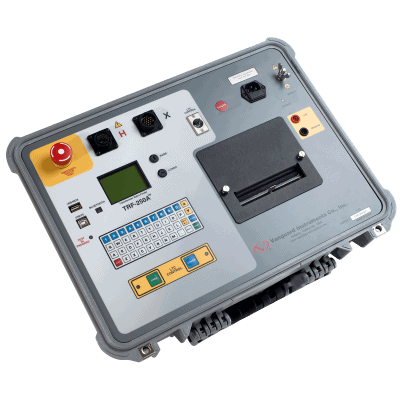

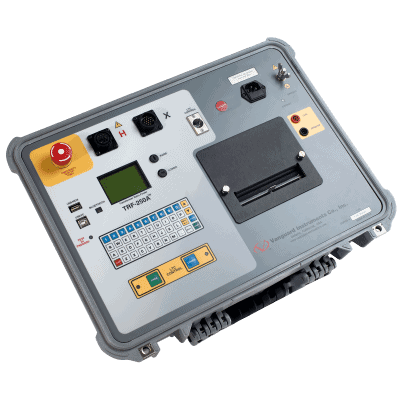

Máy đo tỉ số máy biến áp TRF-250A
- Dải đo tỷ số biến: 0.8 – 50,000;
- 4 mức điện áp thử nghiệm: 4Vac, 40Vac; 100Vac, 250Vac ;
- Đo được góc pha và dòng kích từ;
- Điều khiển bộ điều áp dưới tải (OLTC);
- Kết nối máy tính qua cổng USB, Bluetooth ;
- Có thể chọn thêm máy in nhiệt 4.5’’ (Optional).
- Mô tả
-
TRF-250A là dòng sản phẩm thế hệ thứ 4 của hãng Vanguard, tích hợp vi xử lý để đo tự động tỷ số vòng dây của máy biến áp 3 pha. Thiết bị nhỏ gọn, chắc chắn, tích hợp Pin sạc thích hợp dùng trong hiện trường tại các trạm biến áp…
Nhà sản xuất
VANGUARD INSTRUMENTS (DOBLE) / USA
Chủng loại thiết bị
Máy đo tỷ số vòng dây máy biến áp
Model
TRF-250A
Kích thước , trọng lượng máy
Kích thước: 18”W x 5”H x 12”D (45.7 cm x 12.7 cm x 30.5 cm);
Trọng lượng: 20 lbs (9.1 kg).
Nguồn cung cấp
100 – 240 Vac, 50/60 Hz.
Phương pháp đo
ANSI/IEEE C57.12.90.
Dải đo tỷ số biến
0.8 – 50,000.
Cấp chính xác
0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.25%, 4,000 – 14,999: ±1%, 15,000 – 50,000: ±2% @ 4 Vac;
0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.20%, 4,000 – 14,999: ±1%, 15,000 – 50,000: ±1.5% @ 40 Vac;
0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.20%. 4,000 – 14,999: ±1%, 15,000 – 50,000: ±1.5% @ 100 Vac;
0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.15%. 4,000 – 14,999: ±0.8%, 15,000 – 50,000: ±1.2% @ 250 Vac.
Điện áp thử nghiệm
4 Vac @ 1 Amp, 40 Vac @ 200 mA, 100 Vac @ 100 mA, 250 Vac @ 50 mA.
Dải đo dòng kích từ
0 - 2A, cấp chính xác : ±0.1 mA, ± 2% giá trị đọc (±1 mA).
Góc pha đo được
0 – 360oC, cấp chính xác : ± 0.2 độ (±1 chữ số).
Màn hình hiện thị
LCD (128 x 64 pixels), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng.
Máy in
Có thể lựa chọn tích hợp thêm máy in nhiệt 4.5’’ (optional).
Cổng kết nối máy tính
Bluetooth, USB.
Phần mềm kết nối máy tính
Windows®-based Transformer Turns-Ratio Analyzer software.
Khả năng lưu trữ bên ngoài
Một cổng cắm USB, có thể lưu trữ được 999 bản ghi máy biến áp trên USB (không đi kèm thiết bị).
Khả năng lưu trữ bản ghi bộ nhớ trong
Có thể lưu trữ 112 bản ghi, mỗi bản ghi bao gồm 99 giá trị đọc.
Khả năng lưu trữ chương trình thử nghiệm bộ nhớ trong
Có thể lưu trữ được 128 chương trình thử nghiệm máy biến áp.
Điều khiển bộ điều áp dưới tải
240 Vac, 2 Amps.
Bảo vệ an toàn
IEC 61010 (1995), UL 61010A-1, and CSA-C22.2 standards.
Điều kiện làm việc
Vận hành: -10˚ to 50˚ C (15˚ to +122˚ F);
Bảo quản: -30˚ C to 70˚ C (-22˚ to +158˚ F).
Phụ kiện kèm theo
- 1 Dây đo 1 pha dài 15 – foot (4.6m);
- 1 Dây đo 3 pha dài 15 – foot (4.6m);
- 1 Dây đo nối dài dài 25 – foot (7.6m);
- 1 Dây nguồn; 1 Dây tiếp địa;
- 1 dây USB;
- 1 Túi đựng cáp;
- 1 USB chứa phần mềm và hướng dẫn sử dụng;
- 1 Thùng cứng đựng thiết bị (Option);
